ハニカムスペーサーⅡ型の特長

ハニカムスペーサⅡ型　構造

ハニカムスペーサーⅡ（上部）とシム（高さ調整部分）に分かれています。

高さ合わせに最適

配管径が変わった際、本製品で高さ調整が可能です。パイプに負担をかけない為、漏水を防ぎます。

無段階の調整が可能に

3mm・5mm・10mmとミリ単位なのであらゆるの高さ調整が可能になりました。お好みの高さを簡単に調整できるので現場での作業効率につながります。

例）・ハニカムスペーサーⅠ型（20mm）＋シムプレート （10mm）＝30mmの高さ調整

　　・ハニカムスペーサーⅠ型（20mm）＋シムプレート （5mm）＋シムプレート （10mm）＝35mmの高さ調整

　　・ハニカムスペーサーⅠ型（20mm）＋シムプレート （10mm）＋シムプレート （10mm）

            ＋シムプレート （3mm）＝43mmの高さ調整

ハニカム構造

ハニカムスペーサーの形に沿ってハニカム構造が設計されています。（シムプレートも同様）

衝撃吸収性・断熱保温性・消音効果・軽量化といったハニカム構造の特長が活かされた製品です。

軽 量 化

エラストマー×ハニカム構造の特性から、

Ⅰ型33g（40SUハニカムスペーサー＋シムプレート3mm・5mm・10mm）と軽量性に優れているので、

現場での作業効率が飛躍的にUPします。

本体へのサイズ刻印

自由な形状を作り出せるエラストマー

ハニカムスペーサーⅡ型とシム にそれぞれサイズが刻印されているので、ひと目でわかります。

AWJチャンネルでは３Dアニメーションで製品紹介を配信していきます。

是非チャンネル登録・いいねボタンよろしくお願いします。

製品の質問やこんな製品動画見てみたい等ご希望ございましたら、コメント欄にご記入お願いします！


ハニカムスペーサーⅡ型

汎用品専用

ハニカムスペーサーⅡ カラー回転
HS２-ブルー　装着例　オフホワイト
HS２　ブラック　装着例　オフホワイト

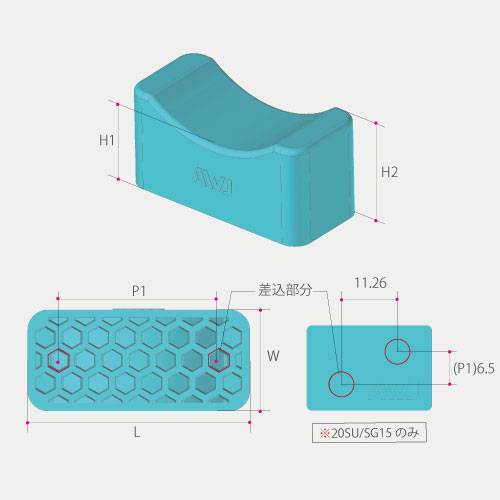

ハニカムスペーサー2　寸法図
previous arrow
next arrow
ハニカムスペーサーⅡ カラー回転
HS２-ブルー　装着例　オフホワイト
HS２　ブラック　装着例　オフホワイト
ハニカムスペーサー2　寸法図
previous arrow
next arrow
・ステンレス薄肉管専用　20SU〜100SU
・Lightweight stainless steel pipe for general piping　20SU〜100SU
・ステンレス鋼管用　15A〜100A
・Stainless steel pipe for general piping　15A〜100A
・高さ調整
・ pipe height adjustment
・使用可能温度：　-60℃〜98℃
・ Fahrenheit -58℉〜210℉　Celsius-60℃〜98℃
・カラー：AWJブルー・屋外用ブラック
・Color :AWJ Blue・outdoor Black

本　　体

エラストマー（TPE）

オンラインで購入する
販売店：代理店で購入する
PDF図面をダウンロード
PDFカタログをダウンロード

ハニカムスペーサーⅡ型　S U管

・SUハニカムスペーサーII型（AWJブルー）　Honeycomb Spacer Type 2（AWJ Blue)

Item NumberSize
Item Weight(g)ColorQuantity in box
MSRP2D CAD3D CAD
DXFx_tigesstep
HSSU20-002020SU  AWJ　Blue ¥80DXFX_TIGESSTEP
HSSU20-002525SU   ¥100DXFX_TIGESSTEP
HSSU20-003030SU   ¥110DXFX_TIGESSTEP
HSSU20-004040SU   ¥140DXFX_TIGESSTEP
HSSU20-005050SU   ¥160DXFX_TIGESSTEP
HSSU20-006060SU   ¥210DXFX_TIGESSTEP
HSSU20-007575SU   ¥270DXFX_TIGESSTEP
HSSU20-008080SU

¥320

DXFX_TIGESSTEP
HSSU20-0100100SU   ¥390DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・SUハニカムスペーサーII型（屋外用ブラック）　Honeycomb Spacer Type2（Outdoor Black）

Item NumberSize

Item Weight(g)ColorQuantity in box
MSRP2D CAD3D CAD
DXFx_tigesstep
BHSSU20-002020SU22.22 Outdoor Black ¥100DXFX_TIGESSTEP
BHSSU20-002525SU28.58  ¥140DXFX_TIGESSTEP
BHSSU20-003030SU1  ¥150DXFX_TIGESSTEP
BHSSU20-004040SU1 1/4  ¥170DXFX_TIGESSTEP
BHSSU20-005050SU1 1/2  ¥200DXFX_TIGESSTEP
BHSSU20-006060SU2  ¥270DXFX_TIGESSTEP
BHSSU20-007575SU2 1/2  ¥330DXFX_TIGESSTEP
BHSSU20-008080SU3  ¥410DXFX_TIGESSTEP
BHSSU20-0100100SU4  ¥490DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・II型専用　3mmシムプレート（AWJ ブルー：屋外用ブラック）　Type2 3mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSize

Item Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSU20-0200320SU22.22 AWJ　Blue ¥30DXFX_TIGESSTEP
HSSU20-0250325SU28.58  ¥30DXFX_TIGESSTEP
HSSU20-0300330SU1  ¥30DXFX_TIGESSTEP
HSSU20-0400340SU1 1/4  ¥40DXFX_TIGESSTEP
HSSU20-0500350SU1 1/2  ¥40DXFX_TIGESSTEP
HSSU20-0600360SU2  ¥50DXFX_TIGESSTEP
HSSU20-0750375SU2 1/2  ¥50DXFX_TIGESSTEP
HSSU20-0800380SU3  ¥60DXFX_TIGESSTEP
HSSU20-10003100SU4  ¥80DXFX_TIGESSTEP
BHSSU20-0200320SU22.22 Outdoor Black ¥40DXFX_TIGESSTEP
BHSSU20-0250325SU28.58  ¥40DXFX_TIGESSTEP
BHSSU20-0300330SU1  ¥40DXFX_TIGESSTEP
BHSSU20-0400340SU1 1/4  ¥50DXFX_TIGESSTEP
BHSSU20-0500350SU1 1/2  ¥50DXFX_TIGESSTEP
BHSSU20-0600360SU2  ¥60DXFX_TIGESSTEP
BHSSU20-0750375SU2 1/2  ¥60DXFX_TIGESSTEP
BHSSU20-0800380SU3  ¥80DXFX_TIGESSTEP
BHSSU20-10003100SU4  ¥100DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・II型専用　5mmシムプレート（AWJ ブルー：屋外用ブラック）　Type2 5mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSize
Item Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSU20-0200520SU22.22 AWJ　Blue ¥40DXFX_TIGESSTEP
HSSU20-0250525SU28.58  ¥40DXFX_TIGESSTEP
HSSU20-0300530SU1  ¥40DXFX_TIGESSTEP
HSSU20-0400540SU1 1/4  ¥50DXFX_TIGESSTEP
HSSU20-0500550SU1 1/2  ¥60DXFX_TIGESSTEP
HSSU20-0600560SU2  ¥60DXFX_TIGESSTEP
HSSU20-0750575SU2 1/2  ¥70DXFX_TIGESSTEP
HSSU20-0800580SU3  ¥80DXFX_TIGESSTEP
HSSU20-10005100SU4  ¥100DXFX_TIGESSTEP
BHSSU20-0200520SU22.22 Outdoor Black ¥50DXFX_TIGESSTEP
BHSSU20-0250525SU28.58  ¥50DXFX_TIGESSTEP
BHSSU20-0300530SU1  ¥50DXFX_TIGESSTEP
BHSSU20-0400540SU1 1/4  ¥60DXFX_TIGESSTEP
BHSSU20-0500550SU1 1/2  ¥70DXFX_TIGESSTEP
BHSSU20-0600560SU2  ¥70DXFX_TIGESSTEP
BHSSU20-0750575SU2 1/2  ¥90DXFX_TIGESSTEP
BHSSU20-0800580SU3  ¥100DXFX_TIGESSTEP
BHSSU20-10005100SU4  ¥130DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・II型専用　10mmシムプレート（AWJ ブルー：屋外用ブラック）　Type2 10mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSU20-0201020SU22.22 AWJ　Blue ¥50DXFX_TIGESSTEP
HSSU20-0251025SU28.58  ¥50DXFX_TIGESSTEP
HSSU20-0301030SU1  ¥50DXFX_TIGESSTEP
HSSU20-0401040SU1 1/4  ¥60DXFX_TIGESSTEP
HSSU20-0501050SU1 1/2  ¥70DXFX_TIGESSTEP
HSSU20-0601060SU2  ¥80DXFX_TIGESSTEP
HSSU20-0751075SU2 1/2  ¥100DXFX_TIGESSTEP
HSSU20-0801080SU3  ¥130DXFX_TIGESSTEP
HSSU20-10010100SU4  ¥140DXFX_TIGESSTEP
BHSSU20-0201020SU22.22 Outdoor Black ¥60DXFX_TIGESSTEP
BHSSU20-0251025SU28.58  ¥60DXFX_TIGESSTEP
BHSSU20-0301030SU1  ¥60DXFX_TIGESSTEP
BHSSU20-0401040SU1 1/4  ¥70DXFX_TIGESSTEP
BHSSU20-0501050SU1 1/2  ¥90DXFX_TIGESSTEP
BHSSU20-0601060SU2  ¥100DXFX_TIGESSTEP
BHSSU20-0751075SU2 1/2  ¥140DXFX_TIGESSTEP
BHSSU20-0801080SU3  ¥160DXFX_TIGESSTEP
BHSSU20-10010100SU4  ¥180DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

ハニカムスペーサーⅡ型　　SGP管

・SGPハニカムスペーサーII型（AWJブルー）　Honeycomb Spacer Type 2（AWJ Blue)

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG20-0015SG15A1/2 AWJ　Blue ¥80DXFX_TIGESSTEP
HSSG20-0020SG20A3/4  ¥100DXFX_TIGESSTEP
HSSG20-0030SG25A1  ¥110DXFX_TIGESSTEP
HSSG20-0040SG32A1 1/4  ¥140DXFX_TIGESSTEP
HSSG20-0050SG40A1 1/2  ¥160DXFX_TIGESSTEP
HSSG20-0060SG50A2  ¥210DXFX_TIGESSTEP
HSSG20-0075SG65A2 1/2  ¥270DXFX_TIGESSTEP
HSSG20-0080SG80A3  ¥320DXFX_TIGESSTEP
HSSG20-0100SG100A4  ¥390DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・SGPハニカムスペーサーII型（屋外用ブラック）　Honeycomb Spacer Type2（Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
BHSSG20-0015SG15A1/2 Outdoor Black ¥100DXFX_TIGESSTEP
BHSSG20-0020SG20A3/4  ¥140DXFX_TIGESSTEP
BHSSG20-0025SG25A1  ¥150DXFX_TIGESSTEP
BHSSG20-0032SG32A1 1/4  ¥170DXFX_TIGESSTEP
BHSSG20-0040SG40A1 1/2  ¥200DXFX_TIGESSTEP
BHSSG20-0050SG50A2  ¥270DXFX_TIGESSTEP
BHSSG20-0065SG65A2 1/2  ¥330DXFX_TIGESSTEP
BHSSG20-0080SG80A3  ¥410DXFX_TIGESSTEP
BHSSG20-0100SG100A4  ¥490DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・II型専用　3mmシムプレート（AWJ ブルー：屋外用ブラック）　Type2 3mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG20-01503SG15A1/2 AWJ　Blue ¥30DXFX_TIGESSTEP
HSSG20-02003SG20A3/4  ¥30DXFX_TIGESSTEP
HSSU20-03003SG25A1  ¥30DXFX_TIGESSTEP
HSSU20-04003SG32A1 1/4  ¥40DXFX_TIGESSTEP
HSSU20-05003SG40A1 1/2  ¥40DXFX_TIGESSTEP
HSSU20-06003SG50A2  ¥50DXFX_TIGESSTEP
HSSU20-07503SG65A2 1/2  ¥50DXFX_TIGESSTEP
HSSU20-08003SG80A3  ¥60DXFX_TIGESSTEP
HSSU20-10003SG100A4  ¥80DXFX_TIGESSTEP
BHSSG20-01503SG15A1/2 Outdoor Black ¥40DXFX_TIGESSTEP
BHSSG20-02003SG20A3/4  ¥40DXFX_TIGESSTEP
BHSSU20-03003SG25A1  ¥40DXFX_TIGESSTEP
BHSSU20-04003SG32A1 1/4  ¥50DXFX_TIGESSTEP
BHSSU20-05003SG40A1 1/2  ¥50DXFX_TIGESSTEP
BHSSU20-06003SG50A2  ¥60DXFX_TIGESSTEP
BHSSU20-07503SG65A2 1/2  ¥60DXFX_TIGESSTEP
BHSSU20-08003SG80A3  ¥80DXFX_TIGESSTEP
BHSSU20-10003SG100A4  ¥100DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・II型専用　5mmシムプレート（AWJ ブルー：屋外用ブラック）　Type2 5mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG20-01505SG15A1/2 AWJ　Blue ¥40DXFX_TIGESSTEP
HSSG20-02005SG20A3/4  ¥40DXFX_TIGESSTEP
HSSU20-03005SG25A1  ¥40DXFX_TIGESSTEP
HSSU20-04005SG32A1 1/4  ¥50DXFX_TIGESSTEP
HSSU20-05005SG40A1 1/2  ¥60DXFX_TIGESSTEP
HSSU20-06005SG50A2  ¥60DXFX_TIGESSTEP
HSSU20-07505SG65A2 1/2  ¥70DXFX_TIGESSTEP
HSSU20-08005SG80A3  ¥80DXFX_TIGESSTEP
HSSU20-10005SG100A4  ¥100DXFX_TIGESSTEP
BHSSG20-01505SG15A1/2 Outdoor Black ¥50DXFX TIGESSTEP
BHSSG20-01505SG20A3/4  ¥50DXFX TIGESSTEP
BHSSG20-01505SG25A1  ¥50DXFX TIGESSTEP
BHSSG20-01505SG32A1 1/4  ¥60DXFX TIGESSTEP
BHSSG20-01505SG40A1 1/2  ¥70DXFX_TIGESSTEP
BHSSU20-06005SG50A2  ¥70DXFX_TIGESSTEP
BHSSU20-07505SG65A2 1/2  ¥90DXFX_TIGESSTEP
BHSSU20-08005SG80A3  ¥100DXFX_TIGESSTEP
BHSSU20-10005SG100A4  ¥130DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。

・II型専用　10mmシムプレート（AWJ ブルー：屋外用ブラック）　Type2 10mm Shim Plate（AWJ Blue：Outdoor Black）

Item NumberSizeItem Weight(g)ColorQuantity in boxMSRP2D CAD3D CAD
DXFx_tigesstep
HSSG20-01510SG15A1/2 AWJ　Blue ¥50DXFX_TIGESSTEP
HSSG20-02010SG20A3/4  ¥50DXFX_TIGESSTEP
HSSU20-03010SG25A1  ¥50DXFX_TIGESSTEP
HSSU20-04010SG32A1 1/4  ¥60DXFX_TIGESSTEP
HSSU20-05010SG40A1 1/2  ¥70DXFX_TIGESSTEP
HSSU20-06010SG50A2  ¥80DXFX_TIGESSTEP
HSSU20-07510SG65A2 1/2  ¥100DXFX_TIGESSTEP
HSSU20-08010SG80A3  ¥130DXFX_TIGESSTEP
HSSU20-10010SG100A4  ¥140DXFX_TIGESSTEP
BHSSG20-01510SG15A1/2

Outdoor Black

 ¥60DXFX_TIGESSTEP
BHSSG20-02010SG20A3/4  ¥60DXFX_TIGESSTEP
BHSSU20-03010SG25A1  ¥60DXFX_TIGESSTEP
BHSSU20-04010SG32A1 1/4  ¥70DXFX_TIGESSTEP
BHSSU20-05010SG40A1 1/2  ¥90DXFX_TIGESSTEP
BHSSU20-06010SG50A2  ¥100DXFX_TIGESSTEP
BHSSU20-07510SG65A2 1/2  ¥140DXFX_TIGESSTEP
BHSSU20-08010SG80A3  ¥160DXFX_TIGESSTEP
BHSSU20-10010SG100A4  ¥180DXFX_TIGESSTEP


詳しくはPDF図面をご覧ください。
